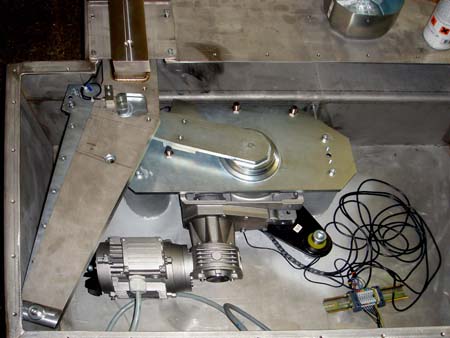

Boitier de motorisation pour porte battante.

	Ces boitiers, placés dans le sol, contiennent la motorisation des portes simple ou double battant, ouvrant à la française. Ils sont destinés à des châssis hors norme et peuvent résister à de fortes poussées du vent. Le mécanisme détermine un mouvement pratiquement sinusoïdal du châssis mobile tout en protégeant l’utilisateur par un retour de sécurité sur l’information d’une résistance atteignant 15 kg.

Ces boitiers, placés dans le sol, contiennent la motorisation des portes simple ou double battant, ouvrant à la française.
Ils sont destinés à des châssis hors norme et peuvent résister à de fortes poussées du vent.
Le mécanisme détermine un mouvement pratiquement sinusoïdal du châssis mobile tout en protégeant l’utilisateur par un retour de sécurité sur l’information d’une résistance atteignant 15 kg.

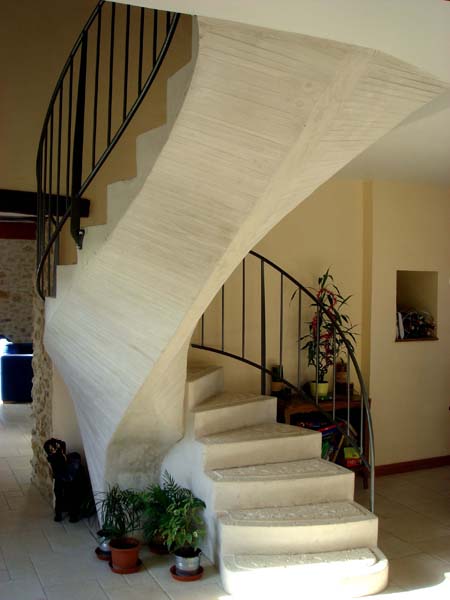

Escalier béton blanc.

	Travaux réalisés : étude, fabrication du moule, coulée et fabrication des rambardes. Particularités : cet escalier est solidaire d’une dalle spécifique permettant la répartition de charge de la zone d’appui fragilisée par la présence d’une cave. L’escalier est autoporteur. Il n’est pas en appui sur la structure d’accès à l’étage.

Châssis "guillotine" pour protection de piscine.

Il s’agit d’étudier 7 châssis assurant la fermeture d’un local recouvrant une piscine intérieure. Le mouvement d’effacement vertical de ces châssis est idéal dans ce cas d’utilisation (pas de surface perdue par débattement des portes, surface vitrée maximale, esthétique parfaite).

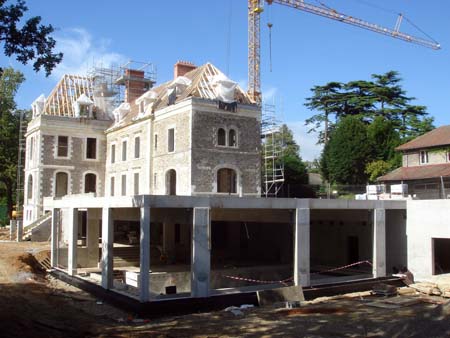

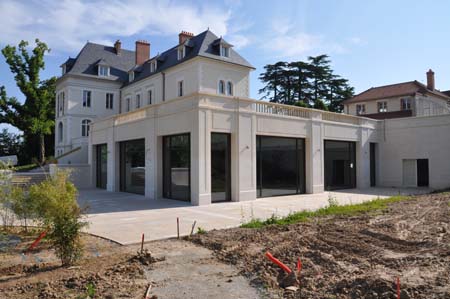

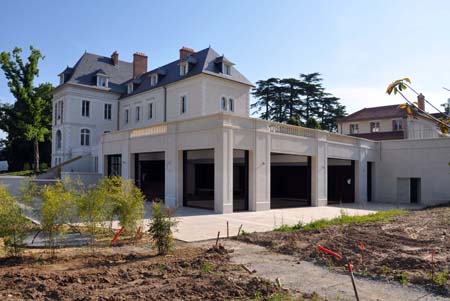

Vue générale lors de la prise de cotes.	Vue générale en fin de travaux. Les châssis sont ouverts.

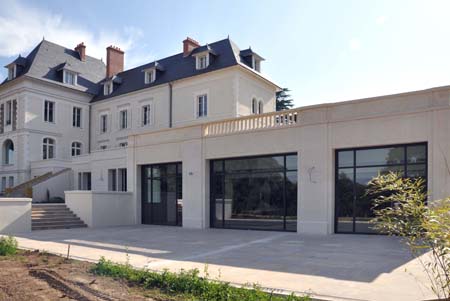

Vue lors de la fermeture. Les châssis sont aux ¾ fermés.	Châssis fermés. Malgré la finesse de la structure et l’importance des surfaces, ces châssis résistent à des vents de 200 km/h et l’étanchéité au vent a été particulièrement soignée avec la conception de joints escamotables combinés avec des effets de chicanes.

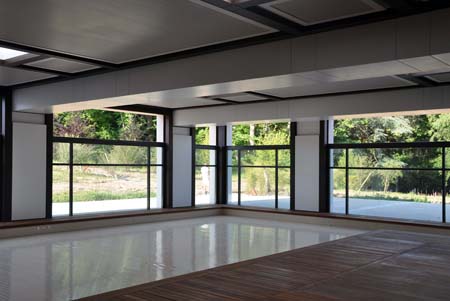

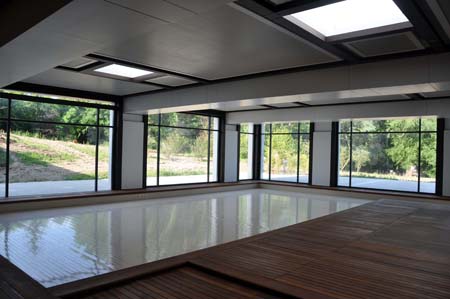

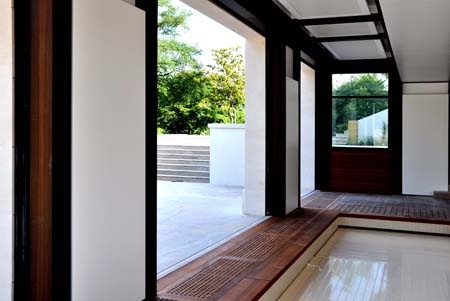

Vue générale intérieure, châssis fermé.	Les châssis sont en cours d’ouverture.

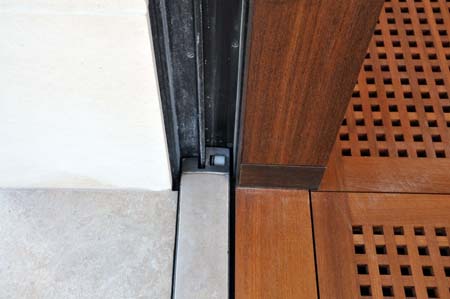

Détail d’un châssis ouvert. Sa tranche supérieure horizontale est habillée de la même pierre que celle de la terrasse, ce qui permet sa dissimulation.	Détail du rail vertical latéral. Du côté gauche se situe la partie guidage. Du côté droit, on trouve la zone d’étanchéité commandée par le galet en nylon blanc.

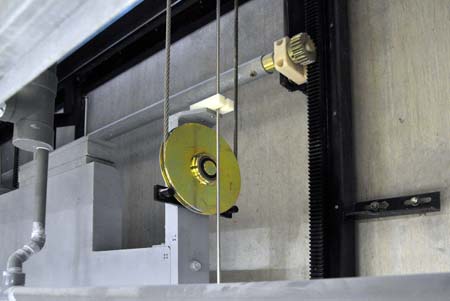

Châssis ouvert. Vue de l’intérieur.	Mécanisme partiel en sous-sol technique.

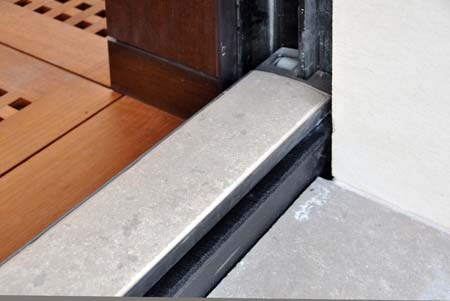

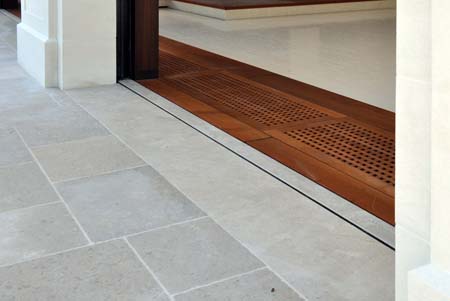

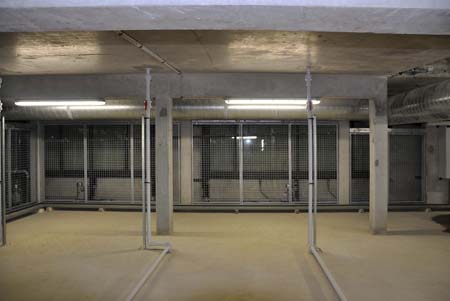

Vue générale en sous sol technique. Les châssis sont ouverts. Des grilles de sécurité protègent les intervenants des risques de cisaillement.	Détail d’un châssis lors de sa fermeture. On remarquera la pierre-seuil, le galet de commande du mécanisme d’étanchéité et, côté extérieur, le balai venant en appui sur la pierre de terrasse afin d’éviter la chute d’objets dans la salle technique en sous-sol. Un balai identique, non visible sur la photo assure le même service du côté intérieur, sur le plancher bois.
